«LitPol Link» – энергомост между Литвой и Польшей

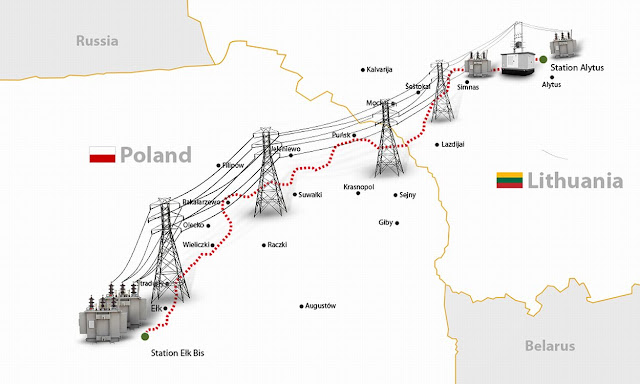

В конце ноября 2015 года в рамках тестовых испытаний впервые истории в Литву поступила польская электроэнергия по энергомосту «LitPol Link». Данный энергообъект представляет собой в первую очередь двухцепную линию электропередачи (ЛЭП) напряжением 400 киловольт (кВ) между Литвой и Польшей. Постараемся разобраться, что же это такое?

1. Что же такое этот энергомост «LitPol Link»?

Это межгосударственная двухцепная линия электропередачи переменного напряжения 400 кВ между Литвой и Польшей, т.е. между несинхронно работающими Балтийской энергетической системой (синхронизирована с энергосистемами России, Беларуси, Украины и Казахстана) и энергосистемой стран Евросоюза (ENTSO-E). Максимально допустимый переток электрической мощности по данному энергомосту будет составлять в 2020 году 1000 МВт (по 500 МВт по каждой из двух цепей энергомоста). Ввод первой очереди строительства, обеспечивающий передачу до 500 МВт электрической мощности, намечен на декабрь 2015 года (проводятся заключительные испытания).
Такие энергомосты также принято называть «интерконнект» ("international connection"), т.е. связывающие несколько государств. А на некоторых русскоязычных сайтах слово «Link» переводиться как «смычка», и получается интересный перевод – «энергосмычка LitPol».

2. Зачем нужен данный энергомост «LitPol Link»?

Одними из условий вступления Литвы в Европейский союз стало полное закрытие Игналинской АЭС, а также прекращения синхронной работы с энергосистемой России. Таким образом, Литве необходимо было синхронизироваться с другими энергосистемами. Т.е. необходимо было построить ЛЭП между ними, по которым было бы возможно передавать электрическую энергию в обе стороны. Однако в Польше и Швеции, куда еще в начале 2000х было решено проложить межгосударственные ЛЭП из Литвы, использовались другие классы напряжения, а также энергосистема Литвы работала не синхронно с энергосистемами указанных стран. Чтобы полностью не перестраивать литовскую энергосистему, что потребовало бы огромных капиталовложений, было принято решение запустить данные ЛЭП через специальные вставки постоянного тока (ВПТ) с установкой двух двунаправленных преобразователей постоянного тока высокого напряжения (back-to-back HVDC converter) мощностью 500 МВт каждый. Именно данные ВПТ позволили безболезненно объединить несинхронно работающие энергосистемы стран Балтии (в том числе Литвы) с энергосистемой Швеции и Польши.
Также строительство энергомоста между Польшей и Литвой позволяло увеличить более, чем в 2 раза межгосударственные энергосвязи Польши. Т.е. строительство энергомоста между Польшей и Литвой было важно обоим странам, входящим в Европейский Союз.

3. Как долго уже строится энергомост «LitPol Link»?

29.09.2006 года в Варшаве президентом Польши Львом Качиньским и главой Литвы Валдасом Адамкусом был подписан документ о совместном польско-литовском электросетевом проекте. 8.12.2006 в Вильнюсе между литовским электросетевым оператором «Lietuvos Energija» (сейчас Litgrid AB) и польским электроэнергетическим холдингом «Polskie Sieci Elektroenergetyczne SA» (PSE SA) был заключен меморандум о взаимопонимании по созданию компании-оператора энергомоста между Литвой и Польшей.
19.05.2008 была учреждена совместная литовско-польская компания, которая и занялась вопросами строительства межгосударственной ЛЭП «LitPol Link».
Кроме указанной ЛЭП, необходимо было решить и вопросы интеграции её в энергосистему Польши и Литвы. Для интеграции ЛЭП напряжением 400кВ в сеть 330кВ литовской энергосистемы необходимо было установить специальное электротехническое оборудование и именно постоянного тока, для обеспечения связи между несинхронно работающими энергосистемами Польши и Литвы. В начале 2013 года литовская электросетевая компания «Litgrid» заключила контракт со швейцарской компанией «ABB» на сумму $110 миллионов на поставку и установку на подстанции «Алитус» 330/110кВ одного из двух двунаправленных преобразователей (back-to-back HVDC converter), позволяющего преобразовывать в обе стороны переменный ток 400кВ и 330кВ в постоянный ток напряжением ±70кВ.
Непосредственно ЛЭП напряжением 400кВ энергомоста «LitPol Link» начали строить в мае 2014 года. Общая смета на строительство составляет около €340 миллионов. По другим данным стоимость реализации указанного проекта составляет порядка €237 миллионов, однако еще запланированы инвестиции в размере €650 миллионов (с Польской стороны) и €262 миллионов (со стороны Литвы), в том числе на реконструкцию электрических «связей» Польша-Чехия и Польша-Германия.
Планируется, что вторая очередь строительства энергомоста «LitPol Link» с увеличением пропускной способности до 1000 МВт будет введена в работу до 2020 года. До этого времени пропускная способность "интерконнекта" будет составлять только 500 МВт.

4. Какая общая длина энергомоста «LitPol Link»?

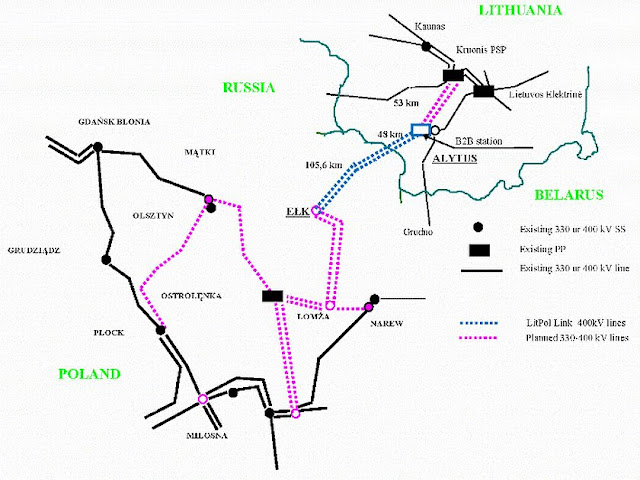

Энергомост состоит из следующих основных укрупненных элементов:
– двухцепная ЛЭП напряжением 330кВ переменного тока длиной 53 километра между подстанциями «Круонис» 330/110кВ (Kruonis) и «Алитус» 330/110кВ (Alytus) – обе – в Литве;
– двунаправленного преобразователя постоянного тока (back-to-back converter) мощностью 1000 МВт, установленного на подстанции «Алитус» 330/110кВ;
– двухцепная ЛЭП напряжением 400кВ переменного тока длиной 51 километр между подстанцией «Алитус» 330/110кВ и литовско-польской границей;
– двухцепная ЛЭП напряжением 400кВ переменного тока длиной 112 километров между польской подстанцией «Элк-Бис» 400/110кВ (Ełk Bis) и польско-литовской границей;
– двухцепная ЛЭП напряжением 400кВ переменного тока длиной 134 километров между польскими подстанциями «Элк-Бис» 400/110кВ (Ełk Bis) и «Нарев» 400/110кВ (Narew);
– двухцепная ЛЭП напряжением 400кВ переменного тока длиной 169 километров между польскими подстанциями «Элк-Бис» 400/110кВ (Ełk Bis) и «Матки» 400/110кВ (Matki).

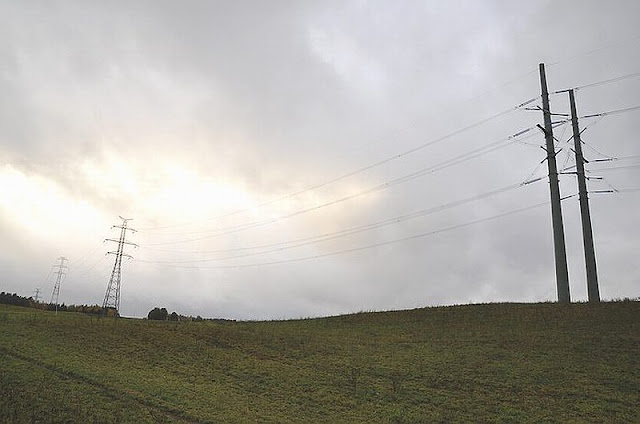

Итого получается, что энергомост «LitPol Link» между подстанциями «Элк» и «Алитус» состоит из 163 километровой двухцепной (2 параллельные линии) ЛЭП напряжением 400кВ в Литве и Польше, а также ещё 356 километров ЛЭП напряжением 330кВ между подстанциями «Алитус» и «Круонис», и 440кВ – между «Элк-Бис», «Нарев» и «Матки». Еще одной особенностью энергомоста «LitPol Link» является то, что ЛЭП напряжением 400кВ выполнена на повышенных опорах высотой более 60 метров (традиционные опоры таких ЛЭП имеют высоту около 30 метров), что позволило не вырубать больших просек в литовских и польских лесах.

Если остались еще какие-то вопросы по энергомосту «LitPol Link», пишите, постараемся оперативно ответить на них.
